產品介紹
寶鋼熱鍍鋅基板原料由寶鋼股份冷熱軋生產線提供，從而保證了原料的化學成分的穩(wěn)定、鋼質的純凈以及優(yōu)良的尺寸精度。
產品特點
寶鋼熱鍍鋅產線具有良好的在線鍍層厚度控制設備及各關鍵工序的質量控制手段，保證產品具有良好的鍍層控制精度、出色的涂附性能、焊接性能。
| 項目 | 特征 | |||||
| 鍍層種類 | 純鋅 | |||||
| 鋅鐵合金 | ||||||
| 表面結構 | 零鋅花（鍍層不含鉛） | |||||
| 小鋅花 | ||||||
| 鍍層形式 | 純鋅等厚鍍層40/40-225/225 g/m2 | |||||
| 純鋅差厚鍍層30-150（每面）g/m2 | ||||||
| 鋅鐵合金鍍層（等厚）30/30-90/90g/m2 | ||||||
| 尺寸范圍 | 冷軋基板：厚度為0.3-3.0mm | |||||
| 寬度為800-1830mm | ||||||
| 熱軋基板：厚度為1.8-2.8mm | ||||||
| 寬度為900-1500mm | ||||||
| 鋼種 | 沖壓用鋼：一般用、沖壓用、深沖用、超深沖用、特超深沖用 | |||||
| 結構用鋼：220-550MPa（屈服強度） | ||||||
| 冷成型用高強度鋼：180-420MPa（屈服強度） | ||||||

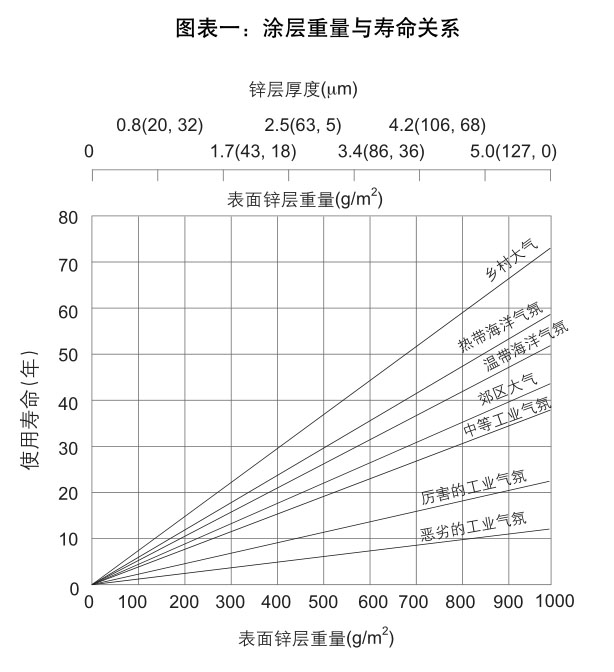

鍍層及重量
熱鍍鋅基板鋅層厚度：120-280g/m2 (雙面)。
基板及適用
鍍鋁鋅基板：耐蝕性優(yōu)異，主要適用于建筑外板。
熱鍍鋅基板：耐蝕性優(yōu)良，較適用于建筑外板，也可用于建筑內板和部分家電用鋼。
| 基板類型 | 一般用 | 沖壓用 | 深沖壓用 | 結構用 |
|---|---|---|---|---|
| 熱鍍鋁鋅 | TDC51D+AZ | TDC52D+AZ | TDC53D+AZ、TDC54D+AZ |
TS250GD+AZ、TS300GD+AZ、
TS350GD+AZ、TS550GD+AZ
|
| 熱鍍鋅 | TDC51D+Z | TDC52D+Z | TDC53D+Z、TDC54D+Z | TS280GD+Z、TS350GD+Z、TS550GD+Z |
力學性能
| 牌號 | 拉伸試驗a,b,c,d | |||
|---|---|---|---|---|
|
屈服強度
MPa
|
抗拉強度
MPa
|
斷后伸長率
% 不小于
|
||
| A 80mm | (L0 =50mm,b=25mm) | |||
| S250GD+AZ d | 250 | 330 | 19 | - |
| S300GD+AZ d | 300 | 380 | 18 | - |
| S350GD+AZ d | 350 | 420 | 16 | - |
| S550GD+AZ e,f | 550 | 550 | - | 2 |
b 試樣為GB/T 228中的P6試樣，試樣方向為橫向。
c 當產品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2%；當產品公稱厚度不大于0.50mm時，斷后伸長率允許下降4%。
| 牌號 | 力學性能 a,b,c,d | ||
|---|---|---|---|
|
屈服強度 MPa
不小于
|
抗拉強度
MPa
不小于
|
斷后伸長率 A80mm
% 不小于
|
|
| S220GD+Z | 220 | 300 | 20 |
| S250GD+Z | 250 | 330 | 19 |
| S280GD+Z | 280 | 360 | 18 |
| S320GD+Z | 320 | 390 | 17 |
| S350GD+Z | 350 | 420 | 16 |
a 無明顯屈服時采用RP0.2 ，否則采用ReH。
b 除S550GD+Z外，其他牌號的抗拉強度可要求140 MPa的范圍值。
c 試樣為GB/T 228中的P6試樣，試樣方向為縱向。
d 當產品公稱厚度大于0.50mm，但小于等于0.70mm時，斷后伸長率允許下降2%；當產品公稱厚度不大于0.50mm時，斷后伸長率允許下降4%。
注：本網站數據部分來源寶鋼彩涂板企業(yè)標準BQB/440 -2014 ，寶鋼彩涂板產品手冊，及工程案例。
