序號

測量控制總則

1

負責工程施工所需的全部施工測量放線工作及鋼結構安裝過程中的測量控制工作，并配合監理工程師測量檢驗的輔助工作和一切方便條件。

2

工程開始前，由總包提供現存基準點和測量點的標高和坐標，如果認為總包提供的資料有問題，則要在業主提供資料后的5日內書面向監理工程師反映。

3

接受總包提供的測量基準點后，應校測其基準點（線）的測量精度，并復核基準點資料和數據的準確性，向監理工程師書面反映。

4

以總包提供的測量基準點（線）為基準，按國家測繪標準和本工程施工精度要求，設定用于工程的控制網，并應在收到開工通知后7日內，將施工控制網資料報送監理工程師審批。

5

施工基線、定位點、控制點和施工基準點的標樁，經測量后都要進行檢查，測量及定位點的精確度要符合相關規程規定。

6

負責保護好測量基準點、基準線和水準點及自行增設的控制網點，并提供通向網點的道路和防護欄桿。測量網點的缺失和損壞，應負責修復。

7

鋼結構安裝后，當在確定的每天的同一時間測量鋼結構的節點變形數據作為控制數據的依據，必要時應作適當修正。

類型

內          容

測量主要內容

1.總包控制網復核和鋼結構施工控制網的建立；

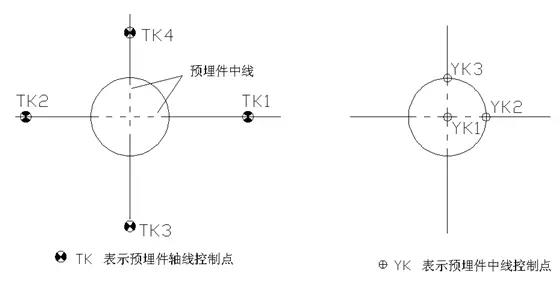

2.預埋件定位、平整度及標高復測；

3.構件吊裝的測量監控；

4.施工過程中結構的位移監控；

重點

鋼結構吊裝單元的吊裝定位決定了整個結構的安裝精度和施工質量。因此，如何進行吊裝定位也是本工程施工測量工作的重點。

難點

1.本工程中采用大量彎扭構件，吊裝單元地面拼裝及吊裝精度控制要求高；

2.施工場地上工種多，交叉作業頻繁、受干擾多；

序 號

名 稱

數 量

備  注

1

全站儀

10臺

用于I、II級工程平面控制網的測設；構件的拼裝及安裝定位；結構變形檢測

2

經緯儀

6臺

用于軸線測設、現場拼裝胎架放線測設等

3

水準儀

10臺

用于高程控制網的測設及桁架標高的復測等

4

反射棱鏡

4組

用于全站儀測距

5

塔尺

10件

結合水準儀測設高程

6

對講機

10部

測量人員工作聯系

職稱

人數

職責

測量工程師

1

主管工程首級平面控制網的設測、結構整體定位控制和把握、測量資料的管理。

專職測量員

12

主要負責施工全過程的測量技術工作，保障工程順利有序施工。

序號

選擇原則

1

設計所提供的每個施工節段的相應標高，一般是基于某種標準氣溫下的設計值，而大型結構往往跨季節、跨晝夜施工。溫度變化，特別是日照溫差的變化對于結構變形的影響是復雜的，將溫差變化所引起的結構變形從實測變形值中分離出來相當困難。因此，應盡量選擇溫度變化小的時機進行測量，力求將溫度、日照對施工控制的影響降低到最小限度。對一些大型結構溫度影響的測試表明，在氣候條件最不利的夏季，凌晨日出之前及太陽落山后的氣溫較均勻，且最接近季節平均氣溫，是測量的較好時機。目前，溫度對大型結構控制的影響很難精確地描述。

2

在大型結構的施工控制中，溫度影響可以分為兩種：一種是晝夜溫差的影響，另一種是季節溫差的影響。無論是晝夜溫差還是季節溫差對桁架標高控制均有較大影響。

3

晝夜溫差的影響一般在標高控制中多采用回避的做法，即對標高起控制作用的施工工序，均要求在溫度較均勻的凌晨日出前進行。但遇連續高溫的天氣情況，由于凌晨的溫度仍難均勻，溫度的影響難以完全避免，在此情況下，宜采用標高的修正公式來減少日照溫差的影響。

4

季節溫差的影響，應設定一個標準溫度，將施工過程中實際季節溫差對結構的影響在施工控制計算中考慮。

序號

準   備  工  作   內   容

1

熟悉所有的設計圖紙和設計資料

2

進行平面控制網設計工作之前，必須先了解建筑物的尺寸、工程結構內部特征和施工的要求

3

熟悉施工場地環境以及與相鄰地物的相互關系等

4

收集施工坐標和測量坐標的系統換算數據

層 級

內                   容

Ⅰ

業主測設在用地范圍內各紅線界樁點

Ⅱ

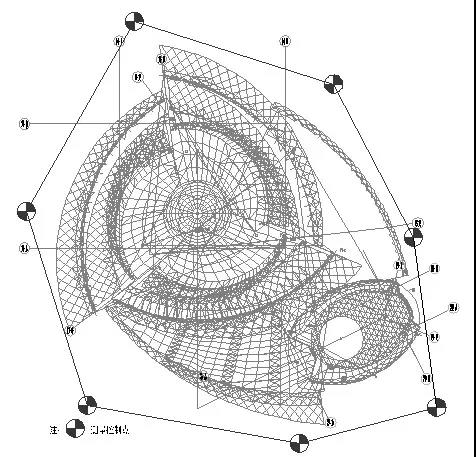

圍繞整個屋蓋部分設置的4個主控制點組成的多邊形控制網

控制網等級

儀器分級

總測回?cái)?shù)

I級

I、Ⅱ精度

4

Ⅱ級

Ⅱ精度

2

序號

測量定位特點和要求

1

吊裝單元地面拼裝定位要求高，要嚴格焊前、焊后的測量檢查制度。

2

了解施工順序安排，從施工流水的劃分、鋼結構安裝次序、施工進度計劃，確定測量放線的先后次序、時間安排，制定詳細的細部測量方案。

3

針對本工程的特點和要求，在施工測量工作的組織與管理上，要求測量人員在思想上明確測量對本工程施工中的重要性，在施工過程中，嚴格按以下要求開展工作：

（1）認真審核施工設計圖紙，嚴格做到按圖施測；

（2）了解測量?jī)x器構造、原理，熟練掌握儀器性能，按儀器操作規程操作，做到儀器檢校經常化，及時發現隱患，消除減小誤差；嚴格落實測量工作的檢查制度；

（3）根據工程的特點，合理采用測量方法與校測方法，運用高精度、高速度的施測能力，保障好工程的有序施工，使測量工作成為一道智能化施工手段。

等級

望遠鏡放大倍率≤

水準管分劃值≤

Ⅲ

24～30

5″/2mm

Ⅳ

20

25″/2mm

序號

施測要求

1

等級的水準點觀測應在水準點埋設兩周后進行，觀測應在呈像清晰、穩定的情況下進行；

2

水準視線長度Ⅲ等65m、Ⅳ等80m為宜；

3

測站前后視距差Ⅲ等≤2m、Ⅳ等≤4m；

4

兩水準點間前后視距累計差Ⅲ等≤5m、Ⅳ等≤10m；

5

視線距地面高度Ⅲ等、Ⅳ等≥0.3m。

序號

遵循原則

1

觀測前對所用儀器和工具，必須認真進行檢驗和校正；

2

在野外測量過程中，水準儀及水準尺應盡量安置在堅實的地面上。三腳架和尺墊要踩實，以防儀器和尺子下沉；前、后視距離應盡量相等，以消除視準軸不平行水準管軸的誤差和地球曲率與大氣折光的影響；

3

前、后視距離不宜太長，一般不要超過100m。視線高度應使上、中、下三絲都能在水準尺上讀數，以減少大氣折光影響；

4

水準尺必須扶直不得傾斜。使用過程中，要經常檢查和清除尺底泥土。塔尺銜接處要卡住，防止二、三節塔尺下滑；

5

完數后應再次檢查氣泡是否仍然吻合，否則應重讀；

6

記錄員要復誦讀數，以便核對。記錄要整潔、清楚端正。如果有錯，不能用橡皮擦去而應在改正處劃一橫，在旁邊注上改正后的數字；

7

在烈日下作業要撐傘遮住陽光避免氣泡因受熱不均而影響其穩定性。
